اینترفیس اعلام حریق و انواع آن (Interface Module)
معرفی محصول
اینترفیس یا Interface Module یکی از مهمترین تجهیزات سیستمهای اعلام حریق آدرسپذیر است که امکان ارتباط و تبادل فرمان بین پنل اعلام حریق و سایر تجهیزات الکتریکی، مکانیکی و سامانههای ایمنی ساختمان را فراهم میکند. این تجهیز به سیستم اعلام حریق اجازه میدهد علاوه بر تشخیص حریق، تجهیزات جانبی را نیز کنترل کرده یا وضعیت آنها را پایش کند.
در پروژههای مدرن، اینترفیسها نقش کلیدی در یکپارچهسازی سیستم اعلام حریق با سامانههایی مانند کنترل دود، تهویه (HVAC)، آسانسور، سیستم مدیریت ساختمان (BMS)، اطفای حریق، ژنراتور، دربهای مقاوم حریق، برق اضطراری و سایر تجهیزات کنترلی ایفا میکنند.
نحوه عملکرد
اینترفیسها بسته به نوع خود، اطلاعات را از تجهیزات مختلف دریافت کرده یا فرمانهای صادرشده توسط پنل اعلام حریق را به تجهیزات خارجی منتقل میکنند. هر ماژول دارای آدرس اختصاصی بوده و پنل میتواند وضعیت آن را بهصورت لحظهای پایش کند.
بهعنوان مثال، هنگام وقوع حریق، پنل از طریق اینترفیس میتواند فرمان توقف سیستم تهویه، فعال شدن فنهای کنترل دود، آزاد شدن مگنت دربهای حریق، فراخوان آسانسور به طبقه تعیینشده یا فعال شدن سیستم اطفای حریق را صادر کند. همچنین وضعیت عملکرد این تجهیزات نیز از طریق ماژولهای ورودی به پنل گزارش میشود.
کاربردها
اینترفیسها در طیف گستردهای از پروژههای ساختمانی و صنعتی مورد استفاده قرار میگیرند، از جمله:
- ساختمانهای اداری و تجاری
- برجهای بلندمرتبه
- بیمارستانها
- هتلها
- مراکز خرید
- مراکز داده (Data Center)
- فرودگاهها و ایستگاههای حملونقل
- صنایع نفت، گاز و پتروشیمی
- نیروگاهها
- کارخانهها
- تونلها
- کشتیها و صنایع دریایی

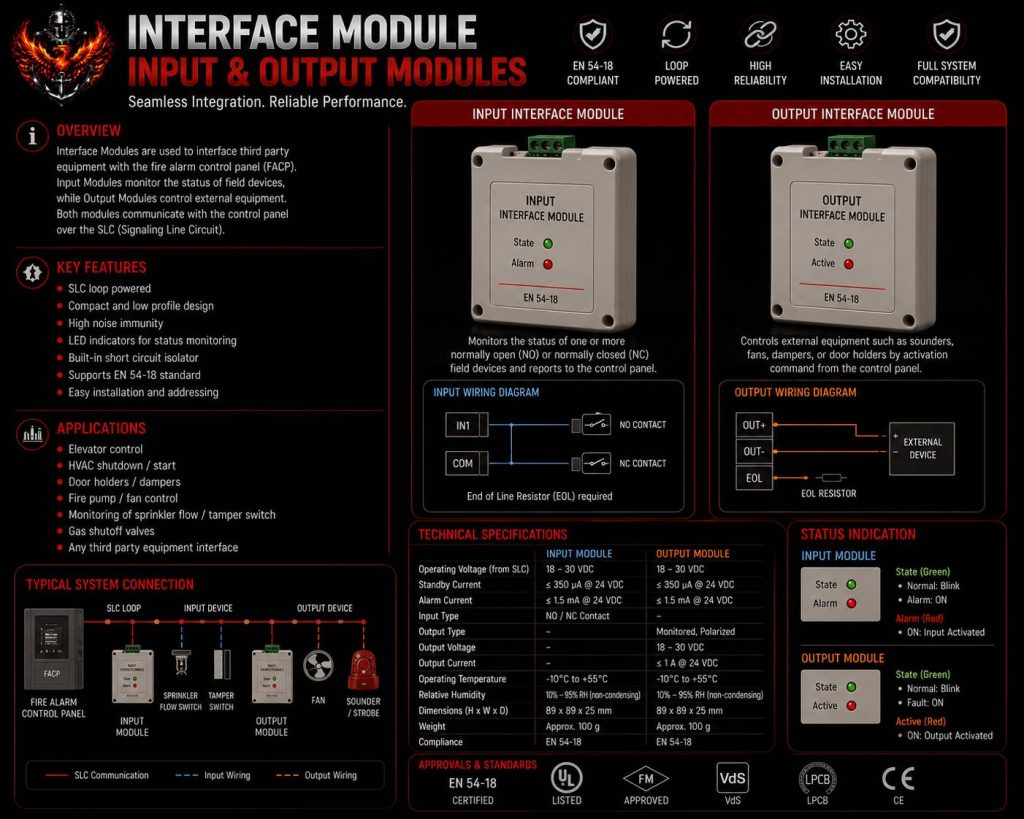

انواع اینترفیس
ماژول ورودی (Input Module / Monitor Module)
برای دریافت وضعیت تجهیزات خارجی مانند سوئیچهای جریان آب (Flow Switch)، سوئیچهای فشار، وضعیت شیرهای کنترلی، کنتاکت تجهیزات ایمنی و سایر سیگنالهای ورودی استفاده میشود.
ماژول خروجی (Output Module / Control Module)
برای ارسال فرمان به تجهیزات مختلف مانند فنهای کنترل دود، دمپرهای موتوری، مگنت دربهای حریق، آژیرها، تابلوهای کنترلی، ژنراتورها، سیستمهای تهویه و سایر تجهیزات کنترلی به کار میرود.
ماژول ورودی/خروجی (Input/Output Module)
ترکیبی از قابلیت دریافت سیگنال و ارسال فرمان را در یک تجهیز ارائه میدهد و در بسیاری از پروژهها برای کاهش تعداد تجهیزات و سادهسازی طراحی استفاده میشود.
ماژول رله (Relay Module)
دارای کنتاکتهای خشک (Dry Contact) برای کنترل تجهیزات جانبی است و امکان فرماندهی به انواع تابلوها و تجهیزات الکتریکی را فراهم میکند.
ماژول مانیتور زون (Zone Monitor Module)
در برخی پروژهها برای اتصال زونهای متعارف یا تجهیزات خاص به سیستم آدرسپذیر مورد استفاده قرار میگیرد و امکان توسعه یا یکپارچهسازی سیستم را فراهم میکند.
استانداردها و گواهینامههای مرتبط
اینترفیسهای اعلام حریق باید مطابق استانداردهای معتبر بینالمللی طراحی و آزمون شوند. مهمترین مراجع عبارتاند از:
- EN 54-18 (Input/Output Devices)
- EN 54 (سری استاندارد تجهیزات اعلام حریق)
- NFPA 72 (طراحی، نصب، آزمون و نگهداری سیستم اعلام حریق)
- BS 5839-1 (طراحی و اجرای سیستمهای اعلام حریق)
- UL 864 (در سیستمهای دارای تأییدیه UL)
در پروژههای خاص، انتخاب نوع ماژول باید مطابق سناریوی عملکرد، مشخصات تجهیزات جانبی و الزامات مشاور یا سازمان آتشنشانی انجام شود.
نکات مهم در انتخاب
در انتخاب اینترفیس باید به نوع عملکرد موردنیاز (ورودی، خروجی یا ترکیبی)، تعداد کنتاکتها، ظرفیت جریان و ولتاژ، سازگاری کامل با پنل، پروتکل ارتباطی، شرایط محیطی، درجه حفاظت (IP) و امکان برنامهریزی سناریوهای کنترلی توجه شود. استفاده از ماژولهای تأییدشده توسط سازنده پنل، نقش مهمی در عملکرد پایدار سیستم دارد.
جدول مشخصات فنی
مشخصه | توضیحات |
نوع تجهیز | Interface Module / I/O Module |
وظیفه | دریافت وضعیت تجهیزات و ارسال فرمانهای کنترلی |
انواع | Input، Output، Input/Output، Relay، Monitor Module |
نوع سیستم | اعلام حریق آدرسپذیر |
استانداردها | EN 54-18، EN 54، NFPA 72، BS 5839، UL 864 |
کاربرد | BMS، HVAC، کنترل دود، آسانسور، اطفای حریق، دربهای حریق، ژنراتور و سایر تجهیزات ایمنی |
مزایا و ویژگیها
- یکپارچهسازی سیستم اعلام حریق با سایر سامانههای ساختمان
- کنترل خودکار تجهیزات ایمنی در شرایط اضطراری
- پایش لحظهای وضعیت تجهیزات جانبی
- افزایش قابلیت اطمینان و سرعت واکنش سیستم
- کاهش نیاز به سیمکشیهای پیچیده
- امکان تعریف سناریوهای کنترلی متنوع
- سازگار با پروژههای ساختمانی، صنعتی و زیرساختی
اشتباهات رایج در انتخاب و نصب
- انتخاب ماژول نامتناسب با نوع عملکرد موردنیاز.
- اتصال مستقیم بارهای پرمصرف بدون استفاده از تجهیزات واسط در صورت نیاز.
- بیتوجهی به ظرفیت جریان و ولتاژ خروجی ماژول.
- استفاده از ماژول ناسازگار با برند یا پروتکل پنل.
- عدم تست سناریوهای کنترلی پس از نصب و راهاندازی.
پرسشهای متداول (FAQ)
اینترفیس چه تفاوتی با رله معمولی دارد؟
رله تنها عمل قطع و وصل مدار را انجام میدهد، اما اینترفیس علاوه بر فرماندهی، دارای آدرس اختصاصی است و وضعیت آن توسط پنل اعلام حریق بهصورت مداوم پایش و مدیریت میشود.
آیا همه تجهیزات به اینترفیس نیاز دارند؟
خیر. استفاده از اینترفیس به نوع تجهیز، سناریوی عملکرد و نیاز پروژه بستگی دارد. هرجا نیاز به تبادل اطلاعات یا کنترل تجهیزات توسط پنل اعلام حریق وجود داشته باشد، از ماژولهای مناسب استفاده میشود.
آیا یک اینترفیس با همه پنلهای اعلام حریق سازگار است؟
خیر. بیشتر اینترفیسهای آدرسپذیر دارای پروتکل اختصاصی هستند و باید با مدل پنل و تجهیزات همان سازنده سازگار باشند.
جمعبندی
اینترفیس یا Interface Module یکی از اجزای کلیدی سیستمهای اعلام حریق آدرسپذیر است که امکان ارتباط مؤثر بین پنل مرکزی و سایر سامانههای ایمنی و تأسیساتی را فراهم میکند. انتخاب صحیح نوع ماژول، طراحی اصولی سناریوهای کنترلی و استفاده از تجهیزات سازگار با پنل، نقش مهمی در عملکرد هماهنگ سیستمهای اعلام و حفاظت از حریق، کنترل دود، تهویه، آسانسورها و سایر تجهیزات ایمنی ساختمان خواهد داشت.
💡 نکته مهندسی
در پروژههای حرفهای، بیشترین خطاها مربوط به منطق عملکرد (Cause & Effect Matrix) است، نه خود اینترفیس. برای مثال، هنگام اعلام حریق ممکن است لازم باشد فن تخلیه دود روشن شود، فن تأمین هوا خاموش شود، دمپرها تغییر وضعیت دهند، آسانسور به طبقه تعیینشده بازگردد، مگنت دربهای حریق آزاد شود و همزمان سیستم اطفای حریق در یک ناحیه خاص فعال گردد. تمام این توالیها از طریق اینترفیسها اجرا میشوند؛ بنابراین انتخاب صحیح نوع ماژول و برنامهریزی دقیق سناریوهای کنترلی، به اندازه انتخاب پنل و دتکتورها در عملکرد ایمن کل سیستم اهمیت دارد.
