کارت لوپ پنل اعلام حریق (Loop Card)
معرفی محصول

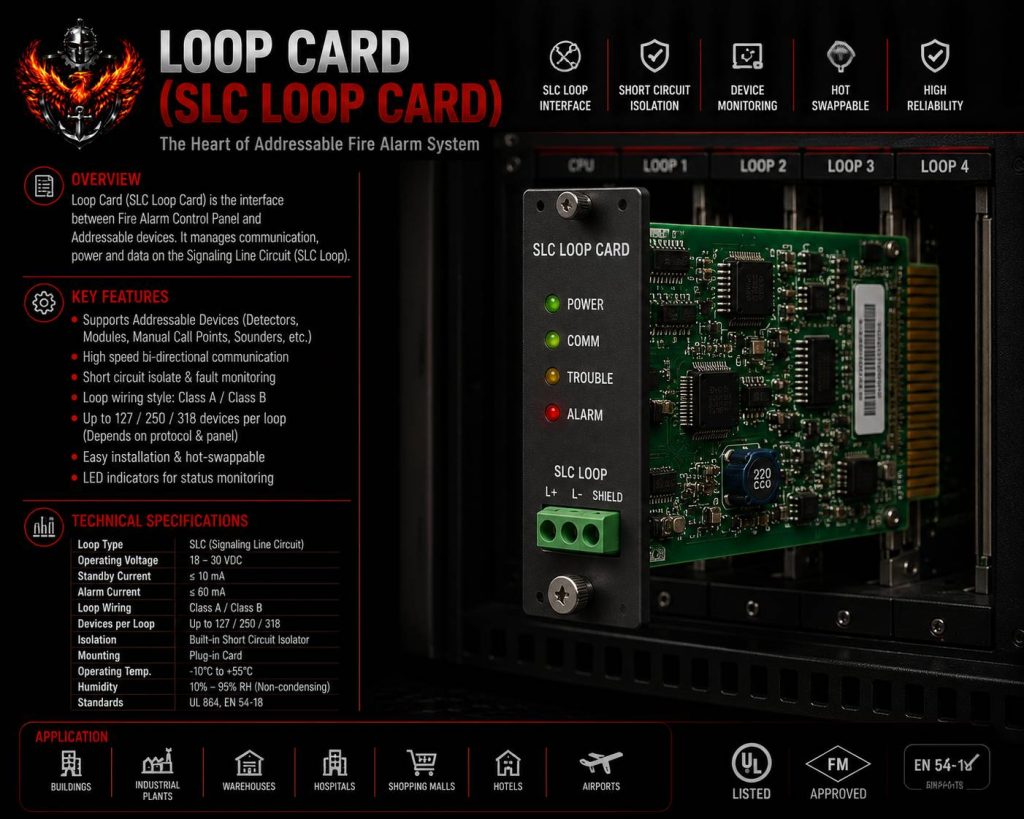

کارت لوپ پنل اعلام حریق (Loop Card) که با نام *Loop Expansion Card یا Addressable Loop Card نیز شناخته میشود، یکی از اجزای اصلی پنلهای اعلام حریق آدرسپذیر است. این کارت وظیفه ایجاد ارتباط بین پنل مرکزی و تجهیزات نصبشده روی لوپ را بر عهده دارد و امکان تبادل اطلاعات، آدرسدهی، نظارت و کنترل تجهیزات را فراهم میکند.
در بسیاری از پنلهای مدرن، با نصب کارتهای لوپ اضافی میتوان ظرفیت سیستم را متناسب با توسعه پروژه افزایش داد، بدون آنکه نیازی به تعویض کامل پنل باشد.
نحوه عملکرد
کارت لوپ بهصورت مداوم با تجهیزات آدرسپذیر مانند دتکتورها، شستیها، ماژولهای ورودی و خروجی، ایزولاتورها و سایر تجهیزات ارتباط برقرار میکند. این ارتباط دوطرفه باعث میشود پنل بتواند وضعیت هر تجهیز را بهصورت لحظهای پایش کرده، آلارمها و خطاها را دریافت و فرمانهای لازم را به تجهیزات ارسال کند.
در صورت وقوع حریق یا ایجاد خطا، اطلاعات از طریق کارت لوپ به پنل منتقل شده و پنل بر اساس سناریوی برنامهریزیشده، تجهیزات هشداردهنده یا سامانههای جانبی را فعال میکند.
کاربردها
کارتهای لوپ در تمامی سیستمهای اعلام حریق آدرسپذیر مورد استفاده قرار میگیرند، از جمله:
- برجهای مسکونی و اداری
- مجتمعهای تجاری
- بیمارستانها و مراکز درمانی
- هتلها
- دانشگاهها و مراکز آموزشی
- مراکز داده (Data Center)
- فرودگاهها و ایستگاههای حملونقل
- کارخانهها و صنایع
- پالایشگاهها، صنایع نفت، گاز و پتروشیمی
- نیروگاهها
- کشتیها و تأسیسات دریایی
انواع کارت لوپ
بسته به طراحی پنل و سازنده، کارتهای لوپ در مدلهای مختلفی عرضه میشوند:
- کارت لوپ تکمداره (Single Loop Card)
- کارت لوپ دومداره (Dual Loop Card)
- کارت توسعه لوپ (Loop Expansion Card)
- کارت لوپ با قابلیت شبکه شدن
- کارتهای اختصاصی هر برند با پروتکل اختصاصی
در بسیاری از برندها، کارت لوپ تنها با پنل و تجهیزات همان سازنده سازگار است و امکان استفاده از کارت یا تجهیزات برندهای دیگر وجود ندارد.
استانداردها و گواهینامههای مرتبط
کارتهای لوپ بهعنوان بخشی از پنل اعلام حریق باید مطابق استانداردهای معتبر طراحی و آزمون شوند، از جمله:
- EN 54-2 (Control and Indicating Equipment)
- UL 864 (Control Units for Fire Alarm Systems)
- NFPA 72 (طراحی، نصب، آزمون و نگهداری سیستم اعلام حریق)
- BS 5839-1 (طراحی و اجرای سیستمهای اعلام حریق)
همچنین نصب و بهرهبرداری باید مطابق دستورالعمل سازنده، الزامات پروژه و ضوابط سازمان آتشنشانی انجام شود.
نکات مهم در انتخاب
در انتخاب کارت لوپ باید به سازگاری کامل با مدل پنل، نسخه نرمافزار (Firmware)، پروتکل ارتباطی، ظرفیت قابل پشتیبانی، قابلیت توسعه، امکان شبکه شدن، سرعت تبادل داده و شرایط محیطی توجه شود. استفاده از کارتهای غیرسازگار یا فاقد تأییدیه سازنده میتواند موجب اختلال در عملکرد کل سیستم شود.
جدول مشخصات فنی
مشخصه | توضیحات |
نوع تجهیز | Loop Card / Loop Expansion Card |
وظیفه | مدیریت ارتباط بین پنل و تجهیزات آدرسپذیر |
نوع سیستم | اعلام حریق آدرسپذیر |
قابلیتها | آدرسدهی، نظارت، تبادل داده، توسعه ظرفیت |
سازگاری | وابسته به برند و پروتکل پنل |
استانداردها | EN 54-2، UL 864، NFPA 72، BS 5839 |
کاربرد | ساختمان، صنعت، بیمارستان، دیتاسنتر، نفت و گاز، دریایی |
مزایا و ویژگیها
- افزایش ظرفیت سیستم اعلام حریق
- ارتباط پایدار با تجهیزات آدرسپذیر
- امکان توسعه پروژه بدون تعویض پنل
- نظارت لحظهای بر وضعیت تجهیزات
- پشتیبانی از سناریوهای کنترلی پیشرفته
- قابلیت یکپارچهسازی با سایر تجهیزات سیستم
- عملکرد مطمئن مطابق استانداردهای بینالمللی
اشتباهات رایج در انتخاب و نصب
- انتخاب کارت ناسازگار با مدل پنل یا نسخه Firmware.
- ترکیب تجهیزات برندهای مختلف بدون تأیید سازنده.
- طراحی لوپ بدون در نظر گرفتن ظرفیت واقعی کارت.
- عدم برنامهریزی برای توسعه آینده پروژه.
- نصب یا تعویض کارت بدون انجام تنظیمات و آزمون عملکرد.
پرسشهای متداول (FAQ)
آیا با نصب کارت لوپ، ظرفیت پنل افزایش پیدا میکند؟
بله. در بسیاری از پنلهای ماژولار، افزودن کارت لوپ امکان پشتیبانی از لوپهای بیشتر و در نتیجه افزایش تعداد تجهیزات قابل اتصال را فراهم میکند.
آیا هر کارت لوپ با هر پنلی سازگار است؟
خیر. کارتهای لوپ معمولاً اختصاصی هر برند و مدل پنل هستند و باید مطابق دستورالعمل سازنده انتخاب شوند.
حداکثر تعداد تجهیزات روی هر لوپ چقدر است؟
این ظرفیت به برند، مدل پنل و پروتکل ارتباطی بستگی دارد و مقدار ثابتی برای همه سیستمها وجود ندارد. همواره باید مشخصات فنی سازنده ملاک طراحی قرار گیرد.
جمعبندی
کارت لوپ پنل اعلام حریق یکی از اجزای کلیدی سیستمهای آدرسپذیر است که ارتباط بین پنل مرکزی و تجهیزات میدانی را برقرار کرده و امکان مدیریت، نظارت و توسعه سیستم را فراهم میکند. انتخاب کارت سازگار با پنل، رعایت ظرفیت طراحی و پیروی از الزامات سازنده، تأثیر مستقیمی بر پایداری، قابلیت توسعه و عملکرد مطمئن سیستم اعلام حریق خواهد داشت.
💡 نکته مهندسی
در طراحی سیستمهای آدرسپذیر، ظرفیت کارت لوپ تنها به تعداد تجهیزات متصل محدود نمیشود. عواملی مانند طول مسیر کابل، افت ولتاژ، تعداد ایزولاتورها، ماژولها، تجهیزات با مصرف جریان بالا و الزامات سازنده نیز بر عملکرد لوپ تأثیر میگذارند. به همین دلیل، در پروژههای حرفهای، طراحی هر لوپ علاوه بر تعداد تجهیزات، از نظر بار الکتریکی، توپولوژی کابلکشی و قابلیت توسعه آینده نیز بررسی میشود تا سیستم در شرایط عادی و اضطراری با حداکثر پایداری عمل کند.
